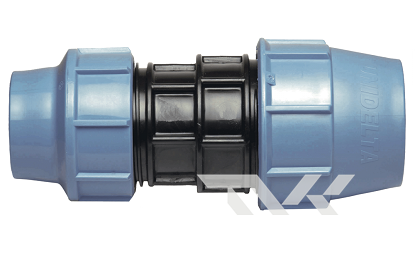

Муфта редукционная, ПЭ-ПЭ


Диаметр, мм
25 x 20
32 x 20
32 х 25
40 х 25
40 х 32
50 х 25
50 х 32
50 х 40
63 х 25
63 х 32
63 х 40
63 х 50
75 х 50
75 х 63
90 х 63
90 х 75
100 х 75
110 х 90

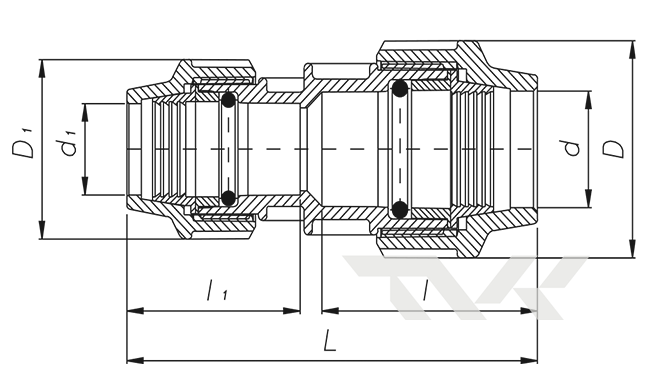

Чертеж

Муфта редукционная, ПЭ-ПЭ. Unidelta. Код 1002



 dxd  D D1  L  I I1 PN
25 x 20 58 46 128  67 56 16
32 x 20 63 46 139  70 60 16
32 x 25 63 55 143   70  60 16
40 x 25 79 55 158   85  66 16
40 x 32 79 63 163  88 71  16
50 x 25 96 55 166  100 64  16
50 x 32 96 63 172  100 70  16
50 x 40 96 79 197   102  86  16
63 x 25 115 63 192   119  64  16
63 x 32 115 63  194   119 71  16
63 x 40 115 79 204  121 81 16
63 x 50 115 96 246  130 104  16
75 x 50 129 96 248  134 100  16
75 x 63 129 115 285  146 130  16
90 x 63 155 115 298  157 134  16
90 x 75 155 129 318  162 146  16
100 x 75 183 129 340  201 134 16
110 x 90 183 155 370  201 157  16
