Диаметр, мм х ″ |
20 х ½″ |
20 х ¾″ |
20 х 1″ |
25 х ½″ |
25 х ¾″ |
25 х 1″ |
32 х ½″ |
32 х ¾″ |
32 х 1″ |
32 х 1¼″ |
40 х 1″ |
40 х 1¼″ |
40 х 1½″ |
50 х 1¼″ |
50 х 1½″ |
50 х 2″ |
63 х 1¼″ |
63 х 1½″ |
63 х 2″ |
63 х 2½″ |
75 х 2″ |
75 х 2½″ |
75 х 3″ |
90 х 2″ |
90 х 2½″ |
90 х 3″ |
90 х 4″ |
110 х 3″ |
110 х 4″ |

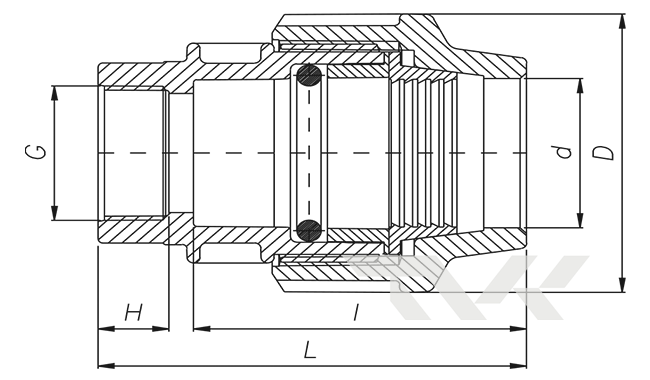

Чертеж

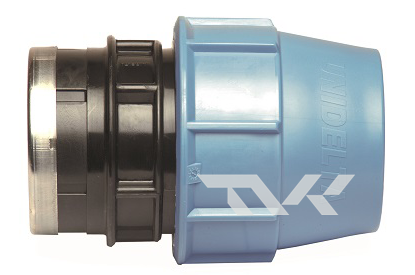

Муфта ВР, ПЭ-Ст. Unidelta. Код 1004
d x G | D | L | I | H | PN |
20 x ½″ | 46 | 77 | 58 | 18 | 16 |
20 x ¾″ | 46 | 79 | 58 | 20 | 16 |
20 x 1″ | 46 | 81 | 58 | 22 | 16 |
25 x ½″ | 55 | 84 | 65 | 18 | 16 |
25 x ¾″ | 55 | 86 | 65 | 20 | 16 |
25 x 1″ | 55 | 88 | 65 | 22 | 16 |
32 x ½″ | 63 | 92 | 71 | 18 | 16 |
32 x ¾″ | 63 | 94 | 71 | 20 | 16 |
32 x 1″ | 63 | 96 | 71 | 22 | 16 |
32 x 1¼″ | 63 | 97 | 71 | 23 | 16 |
40 x 1″ | 79 | 110 | 81 | 20 | 16 |
40 x 1¼″ | 79 | 112 | 81 | 22 | 16 |
40 x 1½″ | 79 | 113 | 81 | 23 | 16 |
50 x 1¼″ | 96 | 131 | 100 | 22 | 16 |
50 x 1½ | 96 | 132 | 100 | 23 | 16 |
50 x 2″ | 96 | 137 | 100 | 22 | 16 |
63 x 1¼″ | 115 | 159 | 121 | 23 | 16 |
63 x 1½″ | 115 | 160 | 121 | 28 | 16 |
63 x 2″ | 115 | 165 | 121 | 22 | 16 |
63 x 2½″ | 115 | 168 | 121 | 23 | 16 |
75 x 2″ | 129 | 182 | 137 | 28 | 16 |
75 x 2½″ | 129 | 187 | 137 | 33 | 16 |
75 x 3″ | 129 | 187 | 137 | 33 | 16 |
90 x 2″ | 155 | 190 | 152 | 26 | 16 |
90 x 2½″ | 155 | 195 | 152 | 33 | 16 |
90 x 3″ | 155 | 195 | 152 | 33 | 16 |
90 x 4″ | 155 | 204 | 152 | 42 | 16 |
110 x 3″ | 183 | 263 | 204 | 40 | 16 |
110 x 4″ | 183 | 263 | 204 | 43 | 16 |
