Диаметр, мм х ″ |
20 х ½″ |
25 х ¾″ |
32 х 1″ |
*40 х 1¼″ |
*50 х 1½″ |
*63 х 2″ |
* Конец резьбы усилен кольцом из нержавеющей стали.

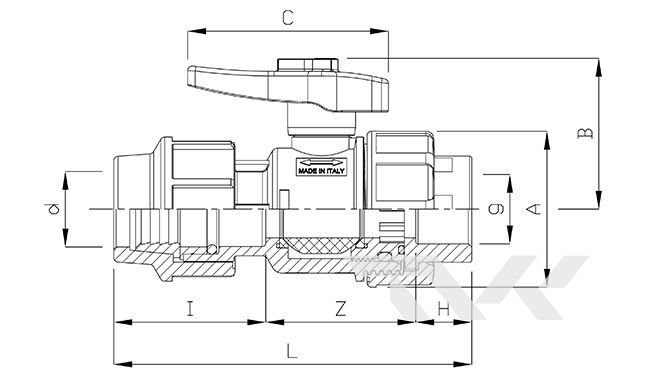

Чертеж

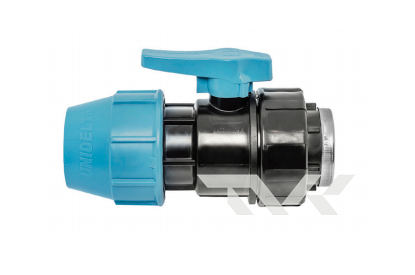

Кран шаровый c ВР, ПЭ-Ст. Unidelta. Код 1071
d | g | Z | L | I | H | A | B | C |
20 | 1/2" | 55 | 126 | 54 | 17 | 50 | 51 | 68 |
25 | 3/4" | 68 | 143 | 57 | 18 | 60 | 60 | 76 |
32 | 1" | 71 | 156 | 64 | 21 | 68 | 67 | 89 |
40 | 1¼″ | 80 | 186 | 82 | 24 | 80 | 77 | 100 |
50 | 1½″ | 94 | 212 | 94 | 24 | 95 | 88 | 116 |
63 | 2" | 111 | 251 | 113 | 27 | 116 | 100 | 127 |
