Диаметр, мм х 3 |
20 х Ѕ3 |
25 х Ѕ3 |
25 х ѕ3 |
32 х Ѕ3 |
32 х ѕ3 |
40 х Ѕ3 |
40 х ѕ3 |
40 х 13 |
50 х Ѕ3 |
50 х ѕ3 |
50 х 13 |
63 х Ѕ3 |
63 х ѕ3 |
63 х 13 |
63 х 1ј3 |
63 х 1Ѕ3 |
75 х Ѕ3 |
75 х ѕ3 |
75 х 13 |
75 х 1ј3 |
75 х 1Ѕ3 |
75 х 23 |
90 х Ѕ3 |
90 х ѕ3 |
90 х 13 |
90 х 1ј3 |
90 х 1Ѕ3 |
90 х 23 |
110 х Ѕ3 |
110 х ѕ3 |
110 х 13 |
110 х 1ј3 |
110 х 1Ѕ3 |
110 х 23 |

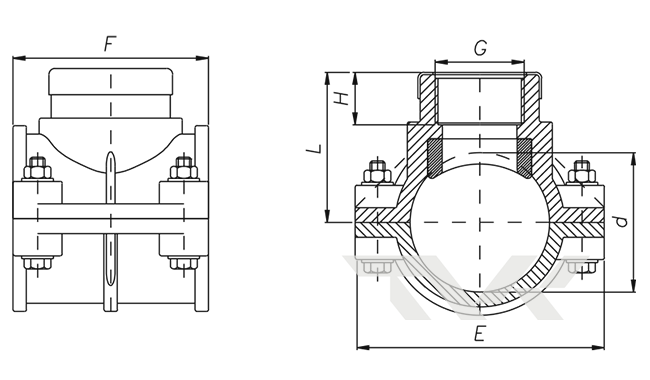

Чертеж

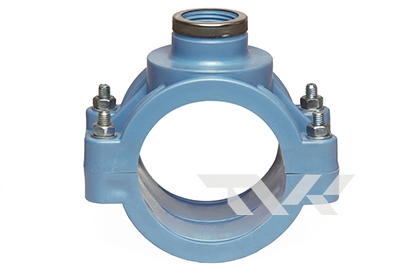

Хомут с ВР pn16, ПЕ-Ст. Unidelta. Код 1031
d x G | L | H | E | F | n | PN |
20 х Ѕ3 | 45 | 25 | 80 | 54 | 2 | 16 |
25 х Ѕ3 | 37 | 19 | 80 | 54 | 2 | 16 |
25 х ѕ3 | 43 | 22 | 80 | 54 | 2 | 16 |
32 х Ѕ3 | 52 | 24 | 80 | 64 | 4 | 16 |
32 х ѕ3 | 46 | 18 | 80 | 64 | 4 | 16 |
40 х Ѕ3 | 51 | 17 | 80 | 74 | 4 | 16 |
40 х ѕ3 | 53 | 20 | 87 | 74 | 4 | 16 |
40 х 13 | 60 | 21 | 87 | 74 | 4 | 16 |
50 х Ѕ3 | 65 | 24 | 87 | 78 | 4 | 16 |
50 х ѕ3 | 66 | 26 | 102 | 78 | 4 | 16 |
50 х 13 | 65 | 24 | 102 | 78 | 4 | 16 |
63 х Ѕ3 | 70 | 24 | 102 | 88 | 4 | 16 |
63 х ѕ3 | 86 | 23 | 116 | 88 | 4 | 16 |
63 х 13 | 58 | 20 | 116 | 88 | 4 | 16 |
63 х 1ј3 | 70 | 26 | 116 | 88 | 4 | 16 |
63 х 1Ѕ3 | 63 | 28 | 116 | 88 | 4 | 16 |
75 х Ѕ3 | 81 | 25 | 116 | 88 | 4 | 16 |
75 х ѕ3 | 81 | 26 | 130 | 88 | 4 | 16 |
75 х 13 | 80 | 26 | 130 | 88 | 4 | 16 |
75 х 1ј3 | 81 | 26 | 130 | 88 | 4 | 16 |
75 х 1Ѕ3 | 80 | 26 | 130 | 88 | 4 | 16 |
75 х 23 | 84 | 30 | 130 | 88 | 4 | 16 |
90 х Ѕ3 | 90 | 25 | 150 | 88 | 4 | 16 |
90 х ѕ3 | 90 | 27 | 150 | 88 | 4 | 16 |
90 х 13 | 90 | 27 | 150 | 88 | 4 | 16 |
90 х 1ј3 | 90 | 24 | 150 | 88 | 4 | 16 |
90 х 1Ѕ3 | 90 | 30 | 150 | 88 | 4 | 16 |
90 х 23 | 90 | 29 | 150 | 88 | 4 | 16 |
110 х Ѕ3 | 100 | 24 | 175 | 107 | 6 | 16 |
110 х ѕ3 | 100 | 27 | 175 | 107 | 6 | 16 |
110 х 13 | 100 | 25 | 175 | 107 | 6 | 16 |
110 х 1ј3 | 100 | 26 | 175 | 107 | 6 | 16 |
110 х 1Ѕ3 | 105 | 30 | 175 | 107 | 6 | 16 |
110 х 23 | 105 | 30 | 175 | 107 | 6 | 16 |
