Диаметр, мм |
20 х ½″ х 20 |
20 х ¾″ х 20 |
25 х ½″ х 25 |
25 х ¾″ х 25 |
25 х 1″ х 25 |
32 х ½″ х 32 |
32 х ¾″ х 32 |
32 х 1″ х 32 |
32 х 1¼″ х 32 |
40 х 1″ х 40 |
40 х 1¼″ х 40 |
40 х 1½″ х 40 |
50 х 1¼″ х 50 |
50 х 1½″ х 50 |
50 х 2″ х 50 |
63 х 1½″ х 63 |
63 х 2″ х 63 |
63 х 2½″ х 63 |
75 х 2½″ х 75 |
75 х 3″ х 75 |
90 х 3″ х 90 |
90 х 4″ х 90 |
110 х 4″ х 110 |

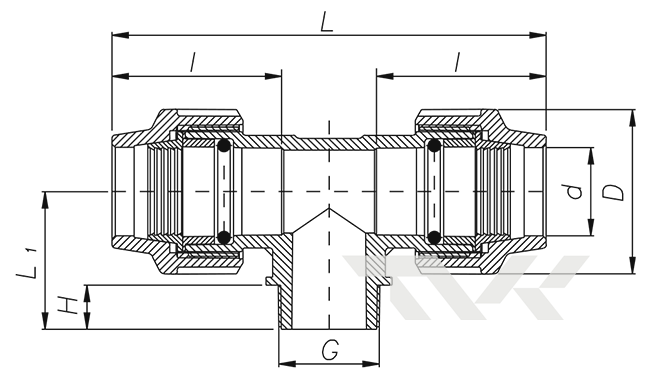

Чертеж
Тройник НР, ПЭ-Ст. Unidelta. Код 1010
dxGxd | D | L | I | H | L1 | PN |
20 х ½″ х 20 | 46 | 139 | 56 | 16 | 35 | 16 |
20 х ¾″ х 20 | 46 | 139 | 56 | 17 | 36 | 16 |
25 х ½″ х 25 | 55 | 160 | 63 | 16 | 35 | 16 |
25 х ¾″ х 25 | 55 | 160 | 63 | 17 | 36 | 16 |
25 х 1″ х 25 | 55 | 160 | 63 | 19 | 38 | 16 |
32 х ½″ х 32 | 63 | 183 | 68 | 16 | 35 | 16 |
32 х ¾″ х 32 | 63 | 183 | 68 | 17 | 36 | 16 |
32 х 1″ х 32 | 63 | 183 | 68 | 20 | 39 | 16 |
32 х 1¼″ х 32 | 63 | 183 | 68 | 22 | 41 | 16 |
40 х 1″ х 40 | 79 | 218 | 81 | 20 | 44 | 16 |
40 х 1¼″ х 40 | 79 | 218 | 81 | 22 | 44 | 16 |
40 х 1½″ х 40 | 79 | 218 | 81 | 22 | 44 | 16 |
50 х 1¼″ х 50 | 96 | 264 | 103 | 24 | 49 | 16 |
50 х 1½″ х 50 | 96 | 264 | 103 | 25 | 50 | 16 |
50 х 2″ х 50 | 96 | 264 | 103 | 29 | 54 | 16 |
63 х 1½″ х 63 | 115 | 335 | 130 | 25 | 60 | 16 |
63 х 2″ х 63 | 115 | 335 | 130 | 27 | 62 | 16 |
63 х 2½″ х 63 | 115 | 335 | 130 | 28 | 63 | 16 |
75 х 2½″ х 75 | 129 | 365 | 137 | 32 | 70 | 16 |
75 х 3″ х 75 | 129 | 365 | 137 | 35 | 73 | 16 |
90 х 3″ х 90 | 155 | 408 | 155 | 35 | 73 | 16 |
90 х 4″ х 90 | 155 | 408 | 155 | 41 | 81 | 16 |
110 х 4″ х 110 | 183 | 538 | 211 | 42 | 98 | 16 |
