Диаметр, мм x ″ |
20 х ½″ |
20 х ¾″ |
20 х 1″ |
25 х ½″ |
25 х ¾″ |
25 х 1″ |
32 х ½″ |
32 х ¾″ |
32 х 1″ |
32 х 1¼″ |
32 х 1½″ |
40 х 1″ |
40 х 1¼″ |
40 х 1½″ |
40 х 2″ |
50 х 1″ |
50 х 1¼″ |
50 х 1½″ |
50 х 2″ |
63 х 1¼″ |
63 х 1½″ |
63 х 2″ |
63 х 2½″ |
75 х 2″ |
75 х 2½″ |
75 х 3″ |
90 х 2″ |
90 х 2½″ |
90 х 3″ |
90 х 4″ |
110 х 2″ |
110 х 3″ |
110 х 4″ |

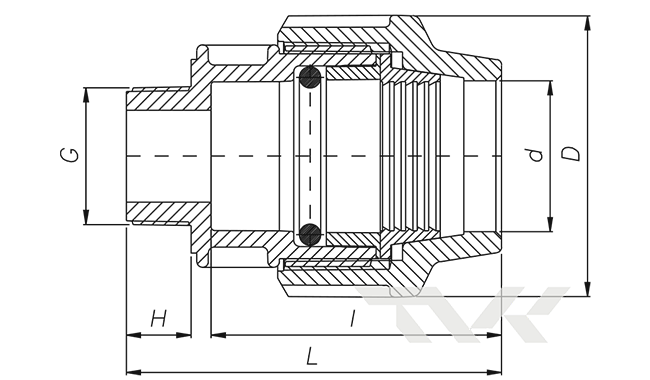

Чертеж

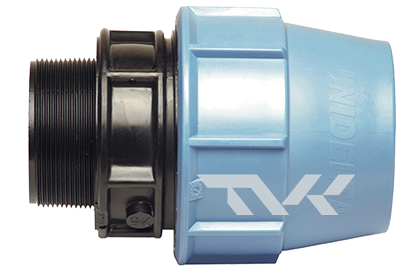

Муфта НР, ПЭ-Ст. Unidelta. Код 1003
d x G | D | L | I | H | PN |
20 x ½″ | 46 | 81 | 61 | 16 | 16 |
20 x ¾″ | 46 | 82 | 61 | 17 | 16 |
20 x 1″ | 46 | 85 | 61 | 20 | 16 |
25 x ½″ | 55 | 89 | 69 | 16 | 16 |
25 x ¾″ | 55 | 90 | 69 | 17 | 16 |
25 x 1″ | 55 | 93 | 69 | 20 | 16 |
32 x ½″ | 63 | 98 | 76 | 16 | 16 |
32 x ¾″ | 63 | 98 | 76 | 17 | 16 |
32 x 1″ | 63 | 101 | 76 | 20 | 16 |
32 x 1¼″ | 63 | 104 | 76 | 23 | 16 |
32 x 1½″ | 63 | 104 | 76 | 23 | 16 |
40 x 1″ | 79 | 108 | 82 | 21 | 16 |
40 x 1¼″ | 79 | 117 | 82 | 29 | 16 |
40 x 1½″ | 79 | 117 | 82 | 28 | 16 |
40 x 2″ | 79 | 120 | 82 | 34 | 16 |
50 x 1″ | 96 | 128 | 99 | 23 | 16 |
50 x 1¼″ | 96 | 133 | 99 | 28 | 16 |
50 x 1½″ | 96 | 133 | 99 | 28 | 16 |
50 x 2″ | 96 | 137 | 99 | 32 | 16 |
63 x 1¼″ | 115 | 157 | 120 | 28 | 16 |
63 x 1½″ | 115 | 157 | 120 | 28 | 16 |
63 x 2″ | 115 | 161 | 120 | 32 | 16 |
63 x 2½″ | 115 | 158 | 120 | 29 | 16 |
75 x 2″ | 129 | 171 | 135 | 27 | 16 |
75 x 2½″ | 129 | 178 | 135 | 34 | 16 |
75 x 3″ | 129 | 178 | 135 | 34 | 16 |
90 x 2″ | 155 | 200 | 158 | 34 | 16 |
90 x 2½″ | 155 | 200 | 158 | 34 | 16 |
90 x 3″ | 155 | 200 | 158 | 34 | 16 |
90 x 4″ | 155 | 200 | 158 | 36 | 16 |
110 x 2″ | 183 | 247 | 198 | 34 | 16 |
110 x 3″ | 183 | 250 | 198 | 37 | 16 |
110 x 4″ | 183 | 250 | 200 | 37 | 16 |
