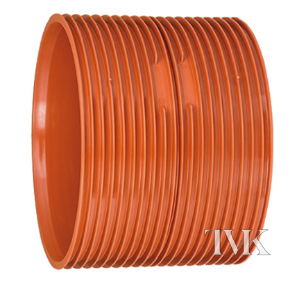

Муфта InCor надвижная

Чертеж. Муфта InCor® надвижная.




Геометрические размеры.
DN/ID, мм De Di L1
160 196 172 98
200 252 230 110
250 312 286 137
300 375 344 150
400 498 458 200
500 624 574 262
600 748 686 270
800 960 912 325
1000 1 189 1 166 435


*Компания InstalPlast Łask оставляет за собой право вносить изменения в техническую документацию без предварительного уведомления. Данные о геометрических размерах носят информативный характер и могут быть изменены.
