Диаметр, мм x ″ |
20 х ½″ |
20 х ¾″ |
25 х ½″ |
25 х ¾″ |
25 х 1″ |
32 х ½″ |
32 х ¾″ |
32 х 1″ |
32 х 1¼″ |
40 х ¾″ |
40 х 1″ |
40 х 1¼″ |
40 х 1½″ |
50 х 1¼″ |
50 х 1½″ |
50 х 2″ |
63 х 1½″ |
63 x 2″ |
63 х 2½″ |
75 x 2″ |
75 x 2½″ |
75 x 3″ |
90 x 3″ |
90 x 4″ |
110 x 3″ |
110 x 4″ |
Чертеж

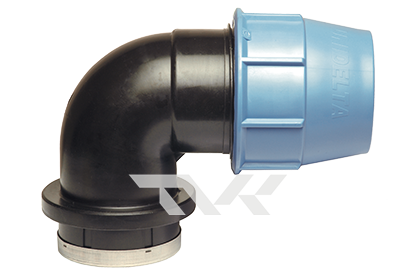

Колено с ВР, ПЭ-Ст. Unidelta. Код 1009
d x G | D | I | H | L | L1 | PN |
20 х ½″ | 46 | 56 | 18 | 57 | 39 | 16 |
20 х ¾″ | 46 | 56 | 18 | 57 | 40 | 16 |
25 х ½″ | 55 | 64 | 18 | 66 | 45 | 16 |
25 х ¾″ | 55 | 64 | 18 | 66 | 46 | 16 |
25 х 1″ | 55 | 64 | 20 | 66 | 48 | 16 |
32 х ½″ | 63 | 68 | 17 | 75 | 48 | 16 |
32 х ¾″ | 63 | 68 | 18 | 75 | 49 | 16 |
32 х 1″ | 63 | 68 | 21 | 75 | 51 | 16 |
32 х 1¼″ | 63 | 68 | 26 | 75 | 56 | 16 |
40 х ¾″ | 79 | 81 | 18 | 95 | 55 | 16 |
40 х 1″ | 79 | 81 | 21 | 95 | 59 | 16 |
40 х 1¼″ | 79 | 81 | 25 | 95 | 64 | 16 |
40 х 1½″ | 79 | 81 | 25 | 95 | 63 | 16 |
50 х 1¼″ | 96 | 103 | 24 | 110 | 85 | 16 |
50 х 1½″ | 96 | 103 | 27 | 110 | 92 | 16 |
50 х 2″ | 96 | 103 | 27 | 110 | 88 | 16 |
63 х 1½″ | 115 | 131 | 26 | 140 | 101 | 16 |
63 х 2″ | 115 | 131 | 35 | 140 | 108 | 16 |
63 х 2½″ | 115 | 131 | 35 | 140 | 108 | 16 |
75 х 2″ | 129 | 143 | 36 | 157 | 123 | 16 |
75 х 2½″ | 129 | 143 | 37 | 157 | 125 | 16 |
75 х 3″ | 129 | 143 | 38 | 157 | 129 | 16 |
90 х 3″ | 155 | 158 | 40 | 169 | 140 | 16 |
90 х 4″ | 155 | 158 | 40 | 169 | 142 | 16 |
110 х 3″ | 183 | 211 | 40 | 223 | 134 | 16 |
110 х 4″ | 183 | 211 | 40 | 223 | 138 | 16 |
