Диаметр, мм |
15/22 x 20 |
15/22 x 25 |
20/27 х 25 |
27/34 х 25 |
20/27 х 32 |
27/34 х 32 |

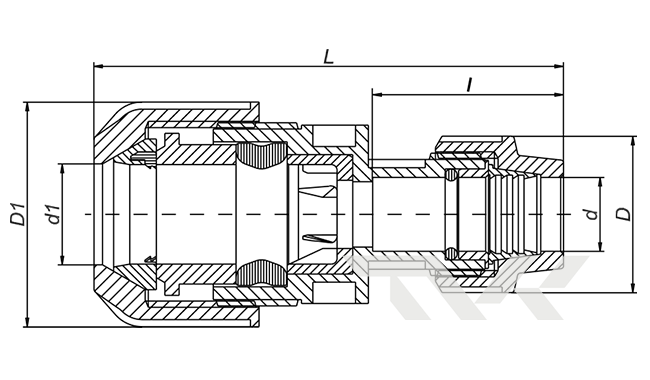

Чертеж

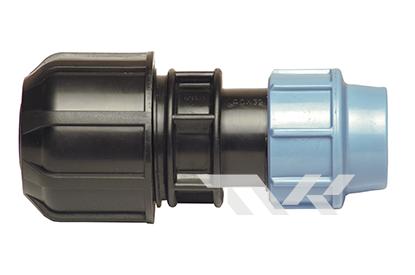

Муфта универсальная. Unidelta. Код 1033
d1 x d | D | D1 | L | I | PN |
15/22 x 20 | 46 | 62 | 145 | 60 | 10 |
15/22 x 25 | 57 | 62 | 145 | 64 | 10 |
20/27 x 25 | 57 | 68 | 150 | 64 | 10 |
27/34 x 25 | 57 | 77 | 158 | 64 | 10 |
20/27 x 32 | 63 | 68 | 158 | 72 | 10 |
27/34 x 32 | 63 | 77 | 165 | 72 | 10 |
