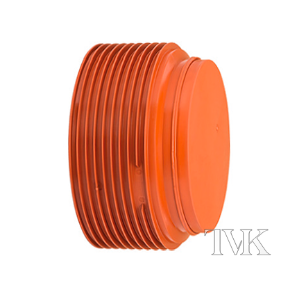

Заглушка InCor

Чертеж. Заглушка InCor.




Геометрические размеры.
DN, мм Di De L1 Z1
160 172 196 98 14
200 230 252 110 60
250 286 312 137 62
300 344 375 150 64
400 458 498 200 70
500 574 624 262 74
600 686 748 270 80
800 912 924 670 ---
1000 1 166 1 190 920 ---


*Компания InstalPlast Łask оставляет за собой право вносить изменения в техническую документацию без предварительного уведомления. Данные о геометрических размерах носят информативный характер и могут быть изменены.
