Тройник с ВР, ПЭ-Ст


Диаметр, мм
 20 х ½″ х 20
 20 х ¾″ х 20
 25 х ½″ х 25
 25 х ¾″ х 25
25 х 1″ х 25
 32 х ½″ х 32
 32 х ¾″ х 32
32 х 1″ х 32
   32 х 1¼″ х 32
40 х 1″ х 40
   40 х 1¼″ х 40
   40 х 1½″ х 40
 50 х ½″ х 50
   50 х 1¼″ х 50
   50 х 1½″ х 50
50 х 2″ х 50
   63 х 1¼″ х 63
   63 х 1½″ х 63
63 х 2″ х 63
   63 х 2½″ х 63
75 х 2″ х 75
   75 х 2½″ х 75
75 х 3″ х 75
   90 х 2½″ х 90
90 х 3″ х 90
90 х 4″ х 90
110 х 3″ х 110
110 х 4″ х 110

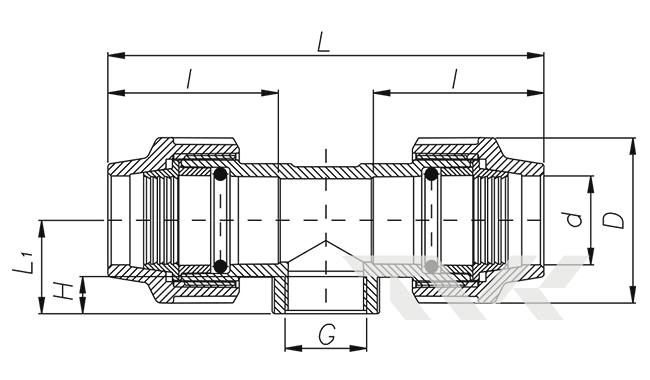

 Чертеж

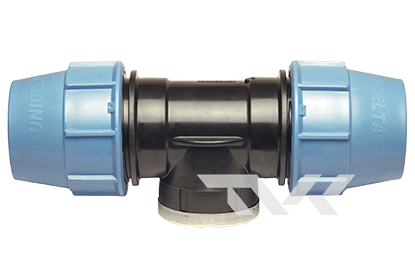

Тройник ВР, ПЭ-Ст. Unidelta. Код 1007



 dxGxd  D L I H L1 PN
  20 х ½″ х 20   46  139 55 19 47  16
  20 х ¾″ х 20  46 139  55  19 47  16
 25 х ½″ х 25 55 160 63 16 50 16
  25 х ¾″ х 25  55 160 63 16  50 16
 25 х 1″ х 25  55 160  63  21 55  16
  32 х ½″ х 32  63  183  68 17 53  16
  32 х ¾″ х 32  63 183 68  17  53 16
32 х 1″ х 32 63 183 68 21  57  16
   32 х 1¼″ х 32 63 183  68  24 60 16
40 х 1″ х 40  79 205 81 21 45 16
  40 х 1¼″ х 40 79 217  81  25  49  16
   40 х 1½″ х 40  79 210  81   23  47 16
  50 х ½″ х 50  96 254 97 31 61 16
    50 х 1¼″ х 50  96  254  97 24 54  16
    50 х 1½″ х 50  96 254  97  24 54 16
 50 х 2″ х 50  96 254 97  27  57 16
    63 х 1¼″ х 63  115 313 123 27 62  16
   63 х 1½″ х 63 115 313  123  27 62  16
63 х 2″ х 63 115 313  123  30 65 16
   63 х 2½″ х 63  115  313  123  30 65  16
75 х 2″ х 75  129   362   138  35  84   16
   75 х 2½″ х 75 129 362  138  35 84  16
75 х 3″ х 75 129 362  138  36 85  16
   90 х 2½″ х 90 155 406 154 43 91  16
90 х 3″ х 90 155 406 154 47 95  16
90 х 4″ х 90 155 406 154 47 95  16
 110 х 3″ х 110 183 534 205 41 104  16
 110 х 4″ х 110 183 534  205   45   104  16
