Диаметр, мм |
20 x 20 |
25 x 25 |
32 x 32 |
40 x 40 |
50 x 50 |
63 x 63 |

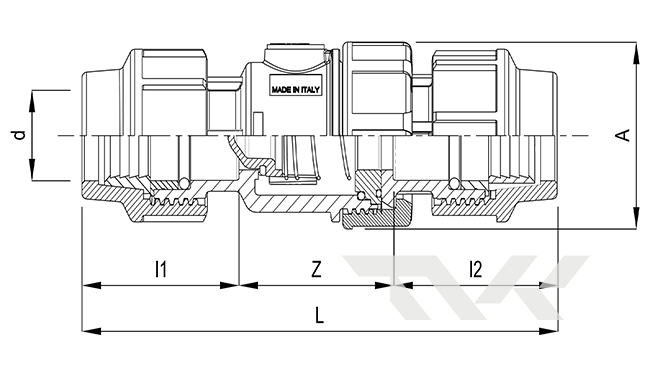

Чертеж

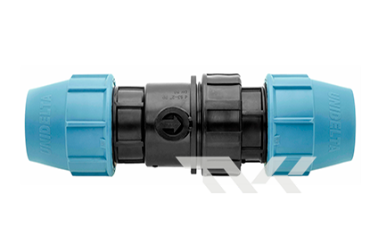

Клапан обратный, ПЭ-ПЭ. Unidelta. Код 1076
d x d | Z | L | I1 | l2 | A |
20 x 20 | 50 | 161 | 54 | 57 | 50 |
25 x 25 | 59 | 180 | 57 | 64 | 60 |
32 x 32 | 67 | 201 | 64 | 70 | 68 |
40 x 40 | 74 | 246 | 82 | 90 | 80 |
50 x 50 | 84 | 303 | 110 | 110 | 95 |
63 x 63 | 86 | 342 | 130 | 126 | 116 |
