Диаметр, ″ |
1/2" x 1/2" |
3/4" x 3/4" |
1" x 1" |
1¼″ x 1¼″ |
1½″ x 1½″ |
2" x 2" |

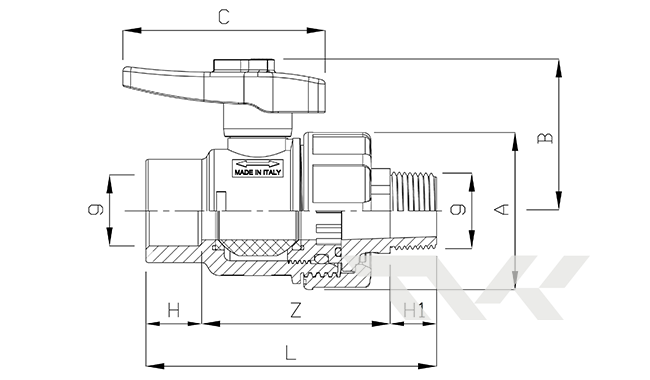

Чертеж

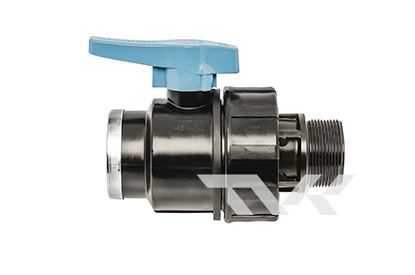

Кран шаровый резьбовой, ВР-НР. Unidelta. Код 1075
g x g | Z | L | H | H1 | A | B | C |
1/2" x 1/2" | 64 | 97 | 17 | 16 | 50 | 51 | 68 |
3/4" x 3/4" | 75 | 110 | 18 | 17 | 60 | 60 | 76 |
1" x 1" | 81 | 122 | 21 | 20 | 68 | 67 | 89 |
1¼″ x 1¼″ | 102 | 149 | 24 | 23 | 80 | 77 | 100 |
1½″ x 1½″ | 113 | 160 | 24 | 23 | 95 | 88 | 116 |
2" x 2" | 135 | 189 | 27 | 27 | 116 | 100 | 127 |
