Диаметр, ″ |
1/2" x 1/2" |
3/4" x 3/4" |
1" x 1" |
1¼″ x 1¼″ |
1½″ x 1½″ |
2" x 2" |
Чертеж

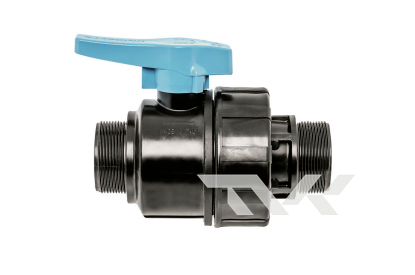

Кран шаровый резьбовой, НР-НР. Unidelta. Код 1074
g x g | Z | L | H | A | B | C |
1/2" x 1/2" | 67 | 99 | 16 | 50 | 51 | 68 |
3/4" x 3/4" | 77 | 111 | 17 | 60 | 60 | 76 |
1" x 1" | 86 | 126 | 20 | 68 | 67 | 89 |
1¼″ x 1¼″ | 107 | 153 | 23 | 80 | 77 | 100 |
1½″ x 1½″ | 118 | 164 | 23 | 95 | 88 | 116 |
2" x 2" | 135 | 189 | 27 | 116 | 100 | 127 |
