Изображение | Диаметр, мм |
|
|
110 x 110 | |
160 x 110 | |
160 x 160 | |
200 x 110 | |
200 x 160 | |
200 x 200 | |
250 x 110 | |
250 x 160 | |
250 x 200 | |
250 x 250 | |
315 x 110 | |
315 x 160 | |
315 x 200 | |
315 x 250 | |
315 x 315 | |
400 x 110 | |
400 x 160 | |
400 x 200 | |
400 x 250 | |
400 x 315 | |
400 x 400 |
Изображение | Диаметр, мм |
|
|
110 x 110 | |
160 x 110 | |
160 x 160 | |
200 x 110 | |
200 x 160 | |
200 x 200 | |
250 x 110 | |
250 x 160 | |
250 x 200 | |
250 x 250 | |
315 x 110 | |
315 x 160 | |
315 x 200 | |
315 x 250 | |
315 x 315 | |
400 x 110 | |
400 x 160 | |
400 x 200 | |
400 x 250 | |
400 x 315 | |
400 x 400 |

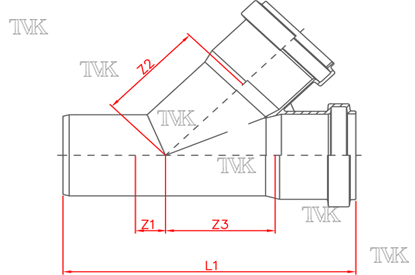

Геометрические размеры
Угол 45º
DN, мм | Z1 | Z2 | Z3 | L1, мм |
110 x 110 | 25 | 134 | 134 | 275 |
160 x 110 | 2 | 168 | 159 | 318 |
160 x 160 | 36 | 194 | 194 | 387 |
200 x 110 | -14 | 197 | 182 | 358 |
200 x 160 | 21 | 223 | 216 | 426 |
200 x 200 | 48 | 243 | 243 | 485 |
250 x 110 | 41 | 228 | 209 | 484 |
250 x 160 | 6 | 254 | 244 | 484 |
250 x 200 | 33 | 275 | 271 | 537 |
250 x 250 | 66 | 304 | 304 | 604 |
315 x 110 | -9 | 272 | 244 | 491 |
315 x 160 | -43 | 297 | 278 | 491 |
315 x 200 | 7 | 318 | 305 | 568 |
315 x 250 | 40 | 345 | 338 | 633 |
315 x 315 | 84 | 382 | 382 | 722 |
400 x 110 | -130 | 450 | 435 | 165 |
400 x 160 | -77 | 358 | 327 | 545 |
400 x 200 | -49 | 379 | 354 | 598 |
400 x 250 | ||||
400 x 315 | ||||
400 x 400 |

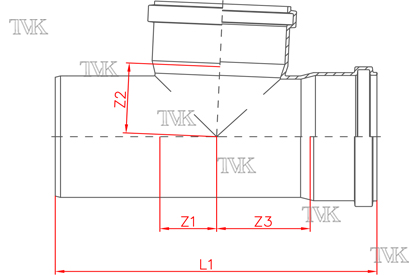

Геометрические размеры
Угол 87º
DN, мм | Z1 | Z2 | Z3 | L1, мм |
110 x 110 | 59 | 62 | 62 | 238 |
160 x 110 | 58 | 86 | 64 | 278 |
160 x 160 | 83 | 89 | 89 | 328 |
200 x 110 | 63 | 108 | 69 | 320 |
200 x 160 | 88 | 110 | 93 | 369 |
200 x 200 | 107 | 113 | 113 | 409 |
250 x 110 | 90 | 132 | 100 | 433 |
250 x 160 | 99 | 134 | 100 | 433 |
250 x 200 | 99 | 136 | 143 | 518 |
250 x 250 | 141 | 143 | 143 | 518 |
315 x 110 | 78 | 162 | 104 | 438 |
315 x 160 | 78 | 164 | 104 | 438 |
315 x 200 | 178 | 170 | 178 | 612 |
315 x 250 | 178 | 174 | 178 | 612 |
315 x 315 | 178 | 178 | 178 | 612 |
400 x 110 |
|
|
|
|
400 x 160 |
|
|
|
|
400 x 200 |
|
|
|
|
400 x 250 | ||||
400 x 315 | ||||
400 x 400 |
