Кран шаровый с НР, ПЭ-Ст

Диаметр, мм х ″
20 х ½″
25 х ¾″
32 х 1″
40 х 1¼″
50 х 1½″
63 х 2″

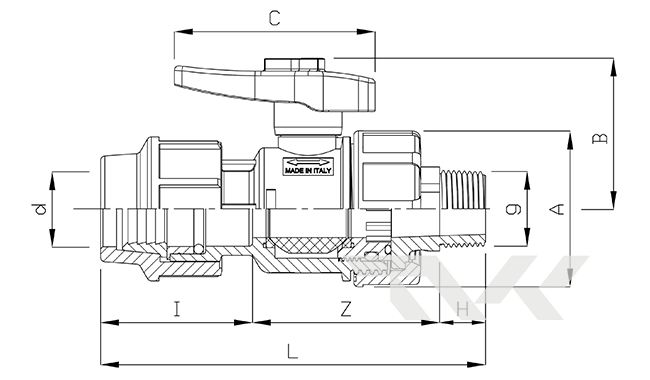

Чертеж

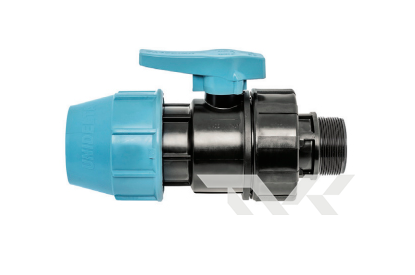

Кран шаровый c НР, ПЭ-Ст. Unidelta. Код 1072

Кран шаровый с НР, ПЭ-Ст

d g Z L I H A B C
20 1/2" 63 133 54 16 50 51 68
25 3/4" 75 149 57 17 60 60 76
32 1" 82 166 64 20 68 67 89
40 1¼″ 103 208 82 23 80 77 100
50 1½″ 113 230 94 23 95 88 116
63 2" 133 273 113 27 116 100 127
