Трубы ПП InCor® двухслойные гофрированные канализационные SN 8
InstalPlast Łask (Польша)

Трубы ПП InCor® SN8

Трубы ПП InCor® кольцевой жесткостью SN8 (8 kH/м²) производятся номинальными внутренними диаметрами DN/ID: 160 мм - 1000 мм. Строительная длина безраструбных труб ПП InCor® составляет 3 м и 6 м. Раструбные трубы InCor® производятся в отрезках с рабочими длинами "L", которые указаны в таблице ниже.


Номинальные диаметры DN и рабочая длина L труб InCor® SN8
Изображение Диаметр DN, мм Длина L, мм
160 3000
6000
200 2900
6000
250 2900
6000
300 2850
6000
400 2800
6000
500 2750
5900
600 2700
5850
800 2600
5750
1000 2750
6000


Обратите внимание, что по Вашему индивидуальному заказу возможно изготовление канализационных труб InCor® с другой длиной, но не более 12 метров. Подробности уточняйте у менеджеров компании.

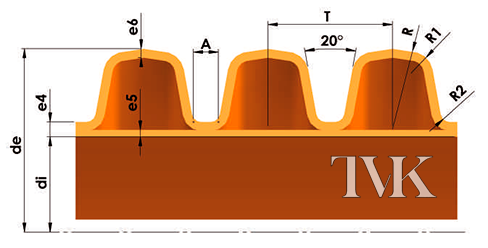

Геометрия и размеры гофрированных канализационных труб ИнКор приведены на рисунке и в таблице ниже. Необходимая номинальная кольцевая жесткость труб SN (4 kH/м², 8 kH/м² или 12 kH/м²) достигается за счет изменения толщин стенок трубы e5, e6 и устанавливается производителем для каждого класса кольцевой жесткости отдельно.


Геометрия безраструбной части канализационных труб InCor®



DN di de e4 e5 e6 T A R R1 R2
160 148 170 1,5 1,1 1,0 19,9 4,2 10,0 3,0 1,5
200 198 227 2,4 1,1 1,4 22,4 4,9 13,5 3,5 1,5
250 248 283 3,0 1,5 1,6 26,2 5,1 16,0 4,0 1,5
300 297 340 3,6 1,7 2,0 31,4 5,5 19,5 5,0 2,0
400 396 453 4,8 2,3 2,6 39,3 7,9 26,0 7,0 3,0
500 495 567 6,0 3,0 3,1 52,8 9,4 33,0 9,0 3,0
600 594 680 7,2 3,5 3,8 66,0 13,2 40,0 10,0 5,0
800 792 906 9,6 4,5 5,2 88,0 19,3 49,0 12,0 6,0
1000 988 1160 8,9 5,1 5,3 132,8 30,0 56,0 16,0 8,0

Более подробную техническую информацию о системе гофрированных канализационных труб из ПП InCor® Вы можете получить из Технического руководства на нашем сайте в разделе "Техническая информация".
