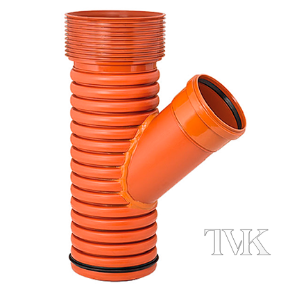

Тройник InCor - ПВХ, 45°

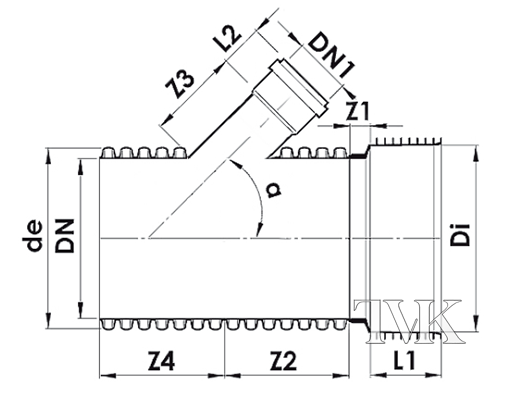

Чертеж. Тройник InCor - ПВХ, 45°.




Геометрические размеры.
DN х DN1 / α ° L1 L2 Z1 Z2 Z3 Z4
200 x 160 / 45° 110 98 60 205 418 205
250 x 160 / 45° 137 98 62 228 418 228
250 x 200 / 45° 137 118 62 255 430 255
300 x 160 / 45° 150 98 64 252 418 252
300 x 200 / 45° 150 118 64 283 430 283
300 x 250 / 45° 150 150 64 309 457 309
400 x 160 / 45° 200 98 70 275 418 275
400 x 200 / 45° 200 118 70 314 430 314
400 x 250 / 45° 200 150 70 354 457 354
400 x 315 / 45° 200 170 70 393 515 393
500 x 160 / 45° 262 98 74 318 418 318
500 x 200 / 45° 262 118 74 370 430 370
500 x 250 / 45° 262 150 74 423 457 423
500 x 315 / 45° 262 170 74 476 515 476
600 x 160 / 45° 270 98 80 365 418 365
600 x 200 / 45° 270 118 80 431 430 431
600 x 250 / 45° 270 150 80 497 457 497
600 x 315 / 45° 270 170 80 563 515 563
800 x 160 / 45° 335 98 50 540 160 540
800 x 200 / 45° 335 118 50 585 205 585
800 x 250 / 45° 335 150 50 630 280 630
800 x 315 / 45° 335 170 50 675 350 675


*Компания InstalPlast Łask оставляет за собой право вносить изменения в техническую документацию без предварительного уведомления. Данные о геометрических размерах носят информативный характер и могут быть изменены.
