Диаметр, мм x ″ |
40 х 1½″ (DN 40) |
50 х 1½″ (DN 40) |
50 х 2″ (DN 50) |
63 х 2″ (DN 50) |
63 х 2½″ (DN 65) |
75 х 2½″ (DN 65) |
75 х 3″ (DN 80) |
90 х 3″ (DN 80) |
90 х 4″ (DN 100) |
110 х 4″ (DN 100) |

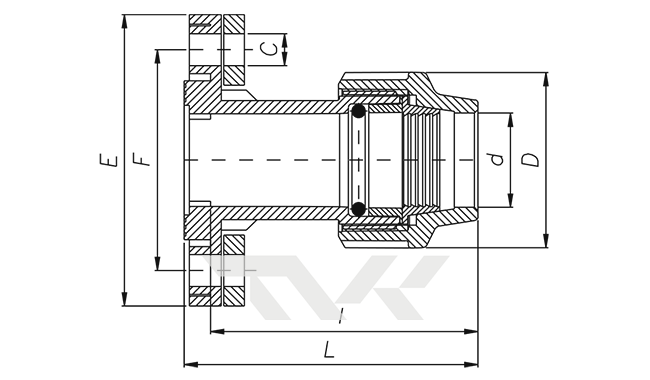

Чертеж
Фланцевое соединение, ПЭ-Ст. Unidelta. Код 1011
d x DN (in) | DN | D | L | I | E | F | C | n | PN |
40 х 1½″ (DN 40) | 40 | 79 | 141 | 128 | 152 | 110 | 18 | 4 | 16 |
50 х 1½″ (DN 40) | 40 | 96 | 162 | 148 | 152 | 110 | 18 | 4 | 16 |
50 х 2″ (DN 50) | 50 | 96 | 162 | 148 | 165 | 125 | 18 | 4 | 16 |
63 х 2″ (DN 50) | 50 | 115 | 193 | 178 | 165 | 125 | 18 | 4 | 16 |
63 х 2½″ (DN 65) | 65 | 115 | 193 | 178 | 184 | 144 | 18 | 4 | 16 |
75 х 2½″ (DN 65) | 65 | 129 | 201 | 186 | 184 | 144 | 18 | 4 | 16 |
75 х 3″ (DN 80) | 80 | 129 | 203 | 186 | 198 | 158 | 18 | 8 | 16 |
90 х 3″ (DN 80) | 80 | 155 | 220 | 202 | 198 | 158 | 18 | 8 | 16 |
90 х 4″ (DN 100) | 100 | 155 | 223 | 202 | 220 | 180 | 18 | 8 | 16 |
110 х 4″ (DN 100) | 100 | 183 | 253 | 233 | 220 | 180 | 18 | 8 | 16 |
