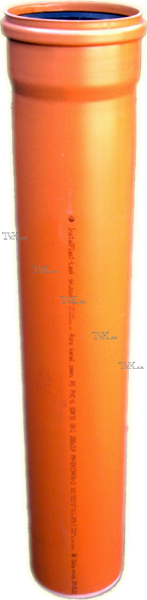

Трубы ПВХ канализационные
для внешних сетей канализации зданий и сооружений.
InstalPlast Łask (Польша)

Трубы ПВХ кан. SDR34-SN 8

Канализационные трубы ПВХ стандартным размерным отношением SDR 34 с номинальной кольцевой жесткостью SN8 применяются при строительстве и ремонте трубопроводов  подземных безнапорных внешних сетей канализации зданий и сооружений для отведения сточных вод и других жидких или газообразных сред, к которым трубы ПВХ SDR 34-SN8 химически устойчивы, в интервале температур от 0°С до 95°С (код зоны применения UD), c ограничением времени воздействия горячих сточных вод (не более 1 минуты).

  • UD - код разрешённой зоны применения для труб ПВХ и фитингов, предназначеных для подземной укладки сетей канализации без ограничения расстояния от зданий и сооружений и под зданиями и сооружениями.
  • SN - номинальная кольцевая жесткость, kH/м².
  • SDR - стандартное размерное отношение, которое вычисляется по формуле dn/en отношение номинального диаметра к номинальной толщине стенки.

Основные параметры (номинальный диаметр труб, толщины стенок и строительная длина) канализационных труб ПВХ c кольцевой жесткостью SN 8 (8 kH/м²) приведены в Таблице 3 ниже.

Таблица 3. Основные параметры труб ПВХ SDR 34 SN8
Труба ПВХ SDR 34 SN8 Диаметр х en Длина, мм


Труба ПВХ
110 x 3,2 500
1000
2000
3000
6000
160 x 4,7 500
1000
2000
3000
6000
200 x 5,9 1000
2000
3000
6000
250 x 7,3 2000
3000
6000
315 x 9,2 2000
3000
6000
400 x 11,7
3000
6000
500 x 14,6 3000
6000
