Диаметр, мм |
110 x 20 |
110 x 25 |
110 x 32 |
160 x 20 |
160 x 25 |
160 x 32 |

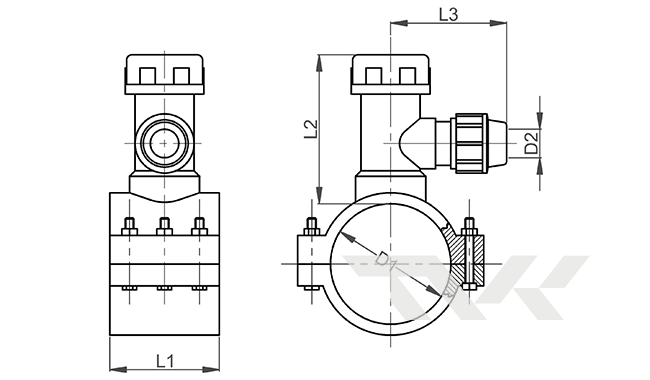

Чертеж

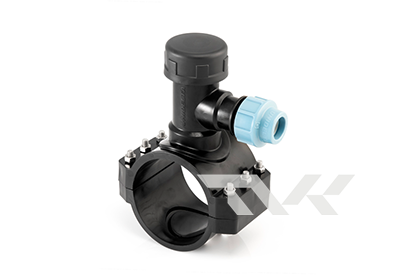

Хомут для врезки под давлением. Unidelta. Код 1025
d x d | n | n1 | L1 | L2 | L3 | D1 | D2 | PN |
110 x 20 | 6 | M8x60 | 100 | 130 | 110 | 110 | 20 | 16 |
110 x 25 | 6 | M8x60 | 100 | 130 | 115 | 110 | 25 | 16 |
110 x 32 | 6 | M8x60 | 100 | 130 | 125 | 110 | 32 | 16 |
160 x 20 | 6 | M8x100 | 174 | 130 | 110 | 160 | 20 | 16 |
160 x 25 | 6 | M8x100 | 174 | 130 | 115 | 160 | 25 | 16 |
160 x 32 | 6 | M8x100 | 174 | 130 | 125 | 160 | 32 | 16 |
