Редукция ПВХ кан. KGR

Редукция ПВХ ( KGR )
Изображение Диаметр, мм
160 x 110
200 x 160
250 x 110
250 x 200
315 x 200
315 x 250
400 x 110
400 x 160
400 x 200
400 x 250
400 x 315
500 x 400

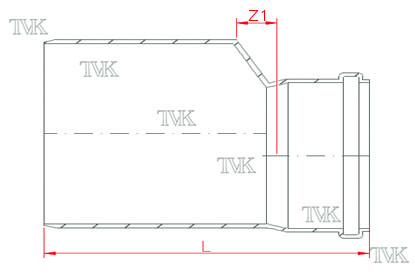

Геометрические размеры

Chertezh_redykzia копия.jpg


DN, мм L, мм Z, мм
160 x 110 172 34
200 x 160 204 31
250 x 110

250 x 200 261 47
315 x 200 315 65
315 x 250 302 62
400 x 110

400 x 160
400 x 200
400 x 250
400 x 315 340 67
500 x 400
