Диаметр, мм x ″ |
20 x ½″ |
20 х ¾″ |
25 х ½″ |
25 х ¾″ |
25 х 1″ |
32 х ½″ |
32 х ¾″ |
32 х 1″ |
32 х 1¼″ |
40 х 1″ |
40 х 1¼″ |
40 х 1½″ |
50 х 1¼″ |
50 х 1½″ |
50 х 2″ |
63 х 1½″ |
63 х 2″ |
63 х 2½″ |
75 х 2½″ |
75 х 3″ |
90 х 3″ |
90 х 4″ |
110 х 4″ |

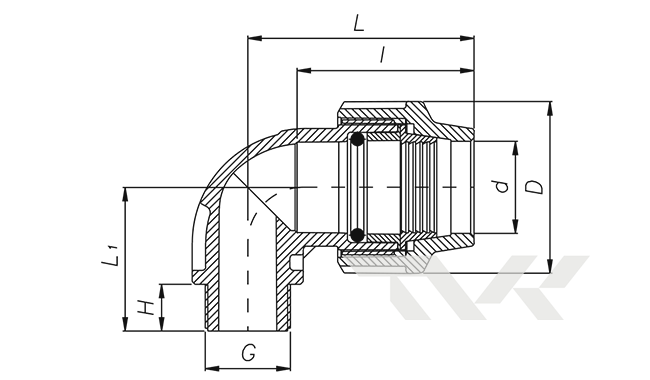

Чертеж

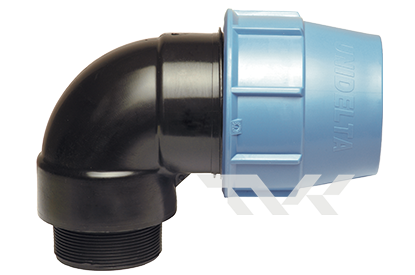

Колено с НР, ПЭ-Ст. Unidelta. Код 1008
d x G | D | I | H | L | L1 | PN |
20 x ½″ | 46 | 56 | 18 | 74 | 39 | 16 |
20 x ¾″ | 46 | 56 | 19 | 74 | 40 | 16 |
25 x½″ | 55 | 64 | 18 | 84 | 43 | 16 |
25 x ¾″ | 55 | 64 | 19 | 84 | 44 | 16 |
25 x 1″ | 55 | 64 | 22 | 84 | 47 | 16 |
32 x ½″ | 63 | 68 | 18 | 95 | 47 | 16 |
32 x ¾″ | 63 | 68 | 19 | 95 | 48 | 16 |
32 x 1″ | 63 | 68 | 22 | 95 | 51 | 16 |
32 x 1¼″ | 63 | 68 | 25 | 95 | 54 | 16 |
40 x 1″ | 79 | 81 | 22 | 115 | 61 | 16 |
40 x 1¼ | 79 | 81 | 25 | 115 | 64 | 16 |
40 x 1½″ | 79 | 81 | 25 | 115 | 64 | 16 |
50 x 1¼″ | 96 | 102 | 27 | 138 | 77 | 16 |
50 x 1½″ | 96 | 102 | 27 | 138 | 77 | 16 |
50 x 2″ | 96 | 102 | 27 | 138 | 77 | 16 |
63 x 1½″ | 115 | 130 | 23 | 174 | 85 | 16 |
63 x 2″ | 115 | 130 | 28 | 174 | 100 | 16 |
63 x 2½″ | 115 | 130 | 32 | 174 | 104 | 16 |
75 x 2½″ | 129 | 136 | 32 | 188 | 104 | 16 |
75 x 3″ | 129 | 136 | 35 | 188 | 107 | 16 |
90 x 3″ | 155 | 156 | 35 | 210 | 114 | 16 |
90 x 4″ | 155 | 156 | 41 | 210 | 120 | 16 |
110 x 4″ | 183 | 205 | 42 | 270 | 144 | 16 |
