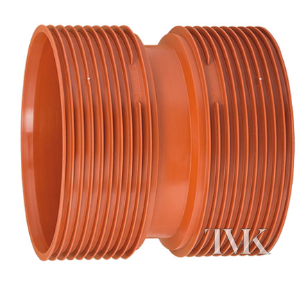

Муфта InCor з упором

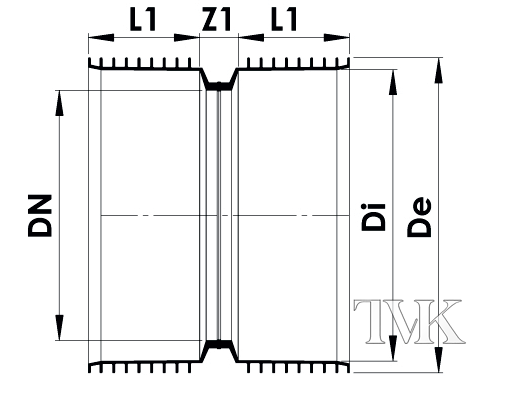

Креслення. Муфта InCor® з упором.




Геометричні розміри.
DN/ID, мм De Di L1 Z1
160 196 172 98 -
200 252 230 110 60
250 312 286 137 62
300 375 344 150 64
400 498 458 200 70
500 624 574 262 74
600 748 686 270 80
800 960 912 325 90
1000 1 189 1 166 435 50


*Компанія InstalPlast Łask залишає за собою право вносити зміни в технічну документацію без попереднього повідомлення. Дані про геометричні розміри носять інформативний характер і можуть бути змінені.
