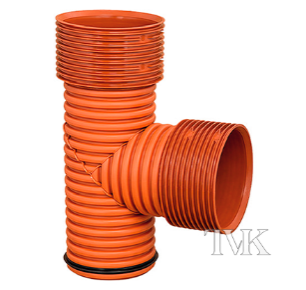

Трійник InCor-InCor, 90°

Креслення. Трійник InCor-InCor, 90°.




Геометричні розміри.
DN / α, мм / ° De Di L1 Z1 Z2 Z3 Z4
160 / 90° 170 172 101 11 80 75 280
200 / 90° 227 230 110 60 247 248 247
250 / 90° 283 286 137 62 288 299 288
300 / 90° 340 344 150 64 346 359 346
400 / 90° 453 458 200 70 432 462 432
500 / 90° 567 574 262 74 581 600 581
600 / 90° 680 686 270 80 726 736 726
800 / 90° 906 932 335 50 900 540 900
1000 / 90° 1160 1166 435 50 1130 800 1130


*Компанія InstalPlast Łask залишає за собою право вносити зміни в технічну документацію без попереднього повідомлення. Дані про геометричні розміри носять інформативний характер і можуть бути змінені.
