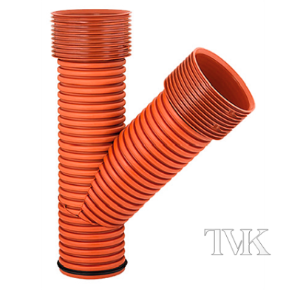

Трійник InCor-InCor, 45°

Креслення. Трійник InCor-InCor, 45°.




Геометричні розміри.
DN / α, мм / ° De Di L1 Z1 Z2 Z3 Z4
160 / 45° 170 172 101 11 353 353 165
200 / 45° 227 230 110 60 404 404 180
250 / 45° 283 286 137 62 471 471 210
300 / 45° 340 344 150 64 566 566 252
400 / 45° 453 458 200 70 707 707 314
500 / 45° 567 574 262 74 950 950 423
600 / 45° 680 686 270 80 1188 1188 528
800 / 45° 906 932 335 50 1620 1710 540
1000 / 45° 1160 1166 435 50 2345 2520 1064


*Компанія InstalPlast Łask залишає за собою право вносити зміни в технічну документацію без попереднього повідомлення. Дані про геометричні розміри носять інформативний характер і можуть бути змінені.
