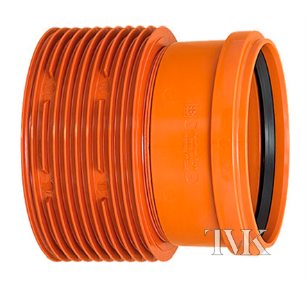

Редукція InCor - ПВХ (розтруб)

Креслення. Редукція InCor - ПВХ (розтруб).




Геометричні розміри.
DN х DN1, мм Di L1 Z1 L2
160 x 160 172 101 - 88
200 x 200 230 110 30 118
250 x 250 286 137 31 138
300 x 315 344 150 32 164
400 x 400 458 200 35 198


*Компанія InstalPlast Łask залишає за собою право вносити зміни в технічну документацію без попереднього повідомлення. Дані про геометричні розміри носять інформативний характер і можуть бути змінені.
